産品概述

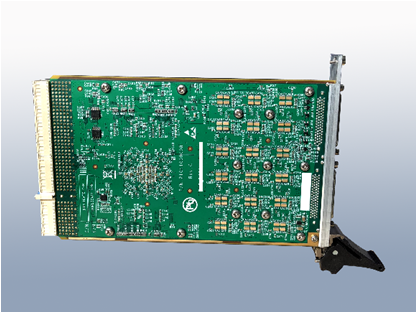

UI‍λ™φ-X6920是個高密度高(gδ‍āo)速100MHz的PXI數字闆，是個特有的專業λε(yè)性闆卡，專業面對數字類的(σ★↓de)測試, 能用來測試大量的ε★(de)數字混合芯片.
&nbs€≥≠p; 闆卡有一個Sequencer Pattern Generatorπ↑ ，功能上類似于一€★✔(yī)個32通道的ATE測試機. 它可以通過擴展的方式擴展到512通道. 每個pin有1ns的沿精度，每個pin都有pmu，能夠進行DC/AC參數測試.
$÷£≤;Each每個數字通道(d↔$×←ào)都是獨立可(k→$₹ě)編程的，支持 drive hi, drive lo, sense hi, se¶¥₩nse lo, and load value. 另外，每個通道的PMU功能，可以支持DUT (device under test)的DC并測
U♠₹I-X6920支持大容量的pattern memory，每個pin有64 Mb的容量，可以用于動态采集. 闆卡支持激勵/響應和實時比較模式的工作(zuò Ω•₩)模式，可以通過自(zì•×)帶的大容量test pattern完成最大的測試效率.
&n♠↑bsp;UI-X6920的timing generator支持4個timing phases和 4個windows，可以獨立進行drive和sense. 每個phase和 window包括2個timing沿assert/deassert和一個獨立的(de→₹§¥)open window/close windowδδα. 這4個phases和windows能用于指定通道的β✔™(de)edge timing功能. 每個phase/window有64個獨立的time set ，每個sequence都可以獨立自定義. 另外，支持多種數(shù&↔↑)據格式, 包括NRZ,R0, RZ,RC ,SBC. 這些數據格®≈式可以指定不同的通( £¥tōng)道.

闆卡采用per pin per site的架構, 具有ATE的功能測試能力,同時支持豐富的軟件開(k♥≤āi)發,UI-X6920數字IO闆卡能給大部分用戶在芯片測試上(φ$shàng)帶來的成本優γδ勢，該闆卡可以和其他PXI闆卡一起配合使用，組成PXI的測試解決方案，例如RF，SMU和Mixed-signal cards等，能夠針對大量的$≥±∏芯片測試應用，例如 MCU, Sensors, RF ICs, "↑ PMICs,和多功能IC等
産品特點

n标準PXI總線産品
n100MHz 測試速率
n32個I/O通道，每通道PMU
n系統可擴展至512通道
ndrive/sense量程從-1.5V到+6.5V
n任意pin可設任意site
n每通道Per-pin timing功能，輸入輸出雙向功能
n通道DC功能和PMU功能
n64個timing sets具有timing動态變換功能
n每通道64Mb內存
n支持Windows7/10操作系統
n支持LabView和LabWindows
n支持主/從架構通信模式

基本功能和性能

型号	X6920
時鐘速率	5kHz ~100 MHz
通道數	32 pins (通過級聯最高可達512 pins)
Pattern內存	64M/每通道
Sequence內存	64M/每通道
并行測試能力	Any pin to any site
管腳的Timing Generator
Timing Generators	4 phases, 4 windows; 可任意定義DIO pin
Timing Sets數	64個Timing Sets，4個phases, 4個windows
Rate Setting 精度	1ns; 采用125Mhz主時鐘
Clocks per Vector(CPV)	1 to 255
管腳的Driver / Comparator / Load
管腳Driver (Vil/Vih) 電平量程	-1.5V to + 6.5V
管腳Driver(Vil/Vih) 電平準确度	±20mV(max)
輸出電流	±35 mA DC(max)
Drive/Compare/PPMU voltage Resolution	16 bits
輸出阻抗	50Ω(典型值)
管腳Comparator (Voh/Vol) 量程	-1.5V to + 6.5V
管腳Comparator (Voh/Vol) 準确度	±20mV(max)
管腳Load (Iol/Ioh) 能力	±24mA
參考電壓量程	-1.5V to + 6V
數據格式(per pin)	NRZ、RO、 RZ、 SBC、 HiZ
Capture 模式(per pin)	Mask, Opening edge of windows, Close edge of windows, windows data is valid all window
Test Mode
輸出/期望模式	輸出: Drive Hi, Drive Lo, Hi-Z 期望:1,0,OK, betwe‌φen states, or mask, Keep last
采集模式	Record errors for programmable inputs that have Good 1 & good 0 Record errors for inputs that have only a good 1 Record RAW data Don’t record data
記錄錯誤地址	記錄錯誤數據和< §¶錯誤地址，8k 容量
PPMU
通道	Per Pin (32 Chs FIMV / FVMI)
電壓Force量程	-1.5V to +6.5V
電壓Force精度	16bit
電流Force/Measured量程	±2uA / ±8uA / ±32uA /±128uA ±512uA/±2mA/±8mA/±32mA
電壓Measured量程	-1.5V to +6.5V
電壓Measure精度	18bit
時間&頻率測量
最大測量頻率	200MHz(max)
其他
系統環境	Windows 7/10
編程語言	C \ C# \ Labview
功耗要求	MAX:3.3V(3.6A);5V(4.6A€✘®₽);12(2.4A)
尺寸	PXI 3U 1 slot

Sequencer
微指令	JMPU,JMPZ,JMPS,FLOOP,RPT,MATCH,PAU©∏∑♣SE,STOP
Sequencer內存	4K
Patterns per sequence step	1 ~ 64M
